聊聊二次元影像测量仪和三次元影像测量仪的差异

2021-04-19

    上次提到了三次元测量仪器和影像测量仪。我们知道它们是先进的高精度测量仪器,广泛应用于制造业。虽然三次元测量仪和影像测量仪在尺寸,角度,位置等方面测量产品的尺寸公差,但三次元测量仪器和影像测量仪不是竞争产品,两种测量方法存在本质区别。两种仪器都有自己的测量优势。它们是互补的高精度测量仪器。

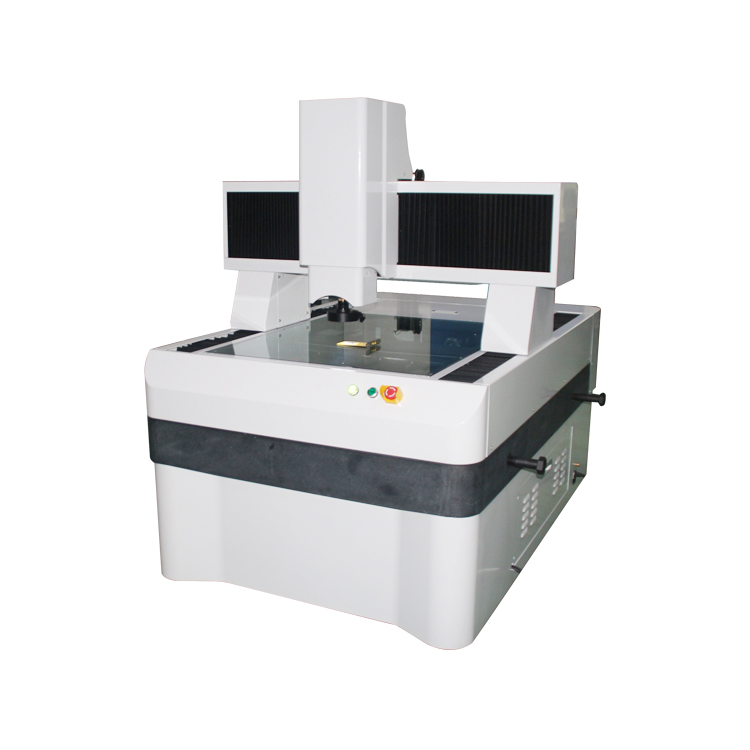

三次元影像测量仪

三次元影像测量仪

二次元影像测量仪

二次元影像测量仪

    所以今天,小编将向您解释以下两种方法之间的不同差异:

    差异1:

    测量方法不同。三次元测量机通过使用探头接触工件以获得接触点的三维坐标值,并且必须通过接触获得每个要获取的点的坐标,这是接触测量工具。快速测量仪完全不同。它是通过光学镜头拍摄的图像获得的。这个过程就像一个相机,根本不用于工件接触并且是非接触式测量工具。

    差异2:

    主要测量类型不同。由于三次元测量仪和影像测量仪的测量方法不同,其主要测量工件的类型也不同。虽然三次元测量仪的精度高于图像测量仪的精度,但它必须与工件接触才能测量小而软的工件类型。未经接触测量的图像传感器具有独特的优势。在一些需要三维测量或高测量精度的工件中,快速测量仪也变得无能为力,需要一个三坐标测量仪器来更好地完成测量。因此,三坐标测量仪与快速测量仪是两个互补的高精度测量仪器。 三次元测量仪与影像测量仪共同成为制造业必备的测量仪器,推动着制造业朝着更高精密,更复杂,更高质量的方向发展。

    讲到这里不得不提一下3D影像测量仪,它是集合影像和三坐标共同功能的一台设备,使用领域更加广泛,它的造价是三坐标和龙门影像测量仪的之和更高,国内现在还未大幅度使用。
