离型膜的特性和测试方法

离型膜

前言：

    PET离型膜一般用来隔离粘性材料，所以广泛用于电子.喷绘耗材.反光材料.胶带.自粘防水卷材和模切等加工制造行业。下面科建仪器简单的概括了离型膜的类别，以及其特性、用途和检测方法。

PET离型膜类别按照不同基材可分为：

    PE离型膜/PET离型膜/OPP离型膜/复合离型膜（即基材是有二种或二种以上的材质复合而成的）等。

按照离型力可分为：

    轻离型离型膜/中离型离型膜/重离型离型膜。

按照颜色可分为：

    红色离型膜/黄色离型膜/绿色离型膜/蓝色离型膜等各种颜色的PET离型膜。

按表面处理可分为：

    单面离型膜/双面离型膜/无硅离型膜/氟塑离型膜/单面电晕/双面电晕/磨砂离型膜/哑光离型膜等。

按用途可分为：

    硅油膜/离型膜-聚酯薄膜(PET)/聚酯薄膜/预涂膜/光扩散膜/彩色喷墨胶片(电脑膜)/电子行业印刷薄膜/磨砂膜/绘图膜/白色聚酯薄膜/黑色聚酯薄膜/PET/聚酯薄膜\PET麦拉等。

    这里也着重说一下单面/双面PET离型膜特性：单面/双面PET离型膜因其优异的耐高温特性，广泛应用于模切，胶粘制品复合。产品采用PET薄膜为基材，在单面或两面均匀涂布一层极薄的离型剂而成，PET离型膜，表面平整光洁，涂布均匀，无皱折、颗粒、气泡等缺陷。产品物理性能优良，厚度公差小，热收缩率低。具有高抗张强度，抗拉伸性，化学惰性。因此PET离型膜与胶粘制品复合时离型膜无迁移现象、消除了硅树脂离型膜转移到其所紧贴的材料上去的隐患；并且PET离型膜单面或双面涂层单位面积重量的允差非常小；基膜具有优异的机械强度和化学性能，在较长时间内耐高温性可以达到180°C，10分钟内可以达到200°C，因此在天气条件下有很高的稳定性和极长的保存期限。

KJ-1065A剥离力/离型力试验机

测试方法一：剥离力

离型膜剥离力实验所需仪器及步骤仪器及试样：KJ-1065A剥离力实验机：离型膜的剥离力测试；操作步骤：

剥离力测试准备

    1准备：平整无皱褶，无污染的测试样品，样品必须放置在温度23℃±2℃湿度50%RH±5%的环境24小时以上，≥99.7%无水乙醇或者其他溶剂，标准滚轮，取样刀，无尘布或无尘纸，测试钢板。

    2.清洗钢板：用无尘布与无水乙醇擦净钢板，放置10min后使

    3.裁取：用裁切工具取出标准宽度样条，长度约300mm，切口平直干净，一个样品至少3个样条。

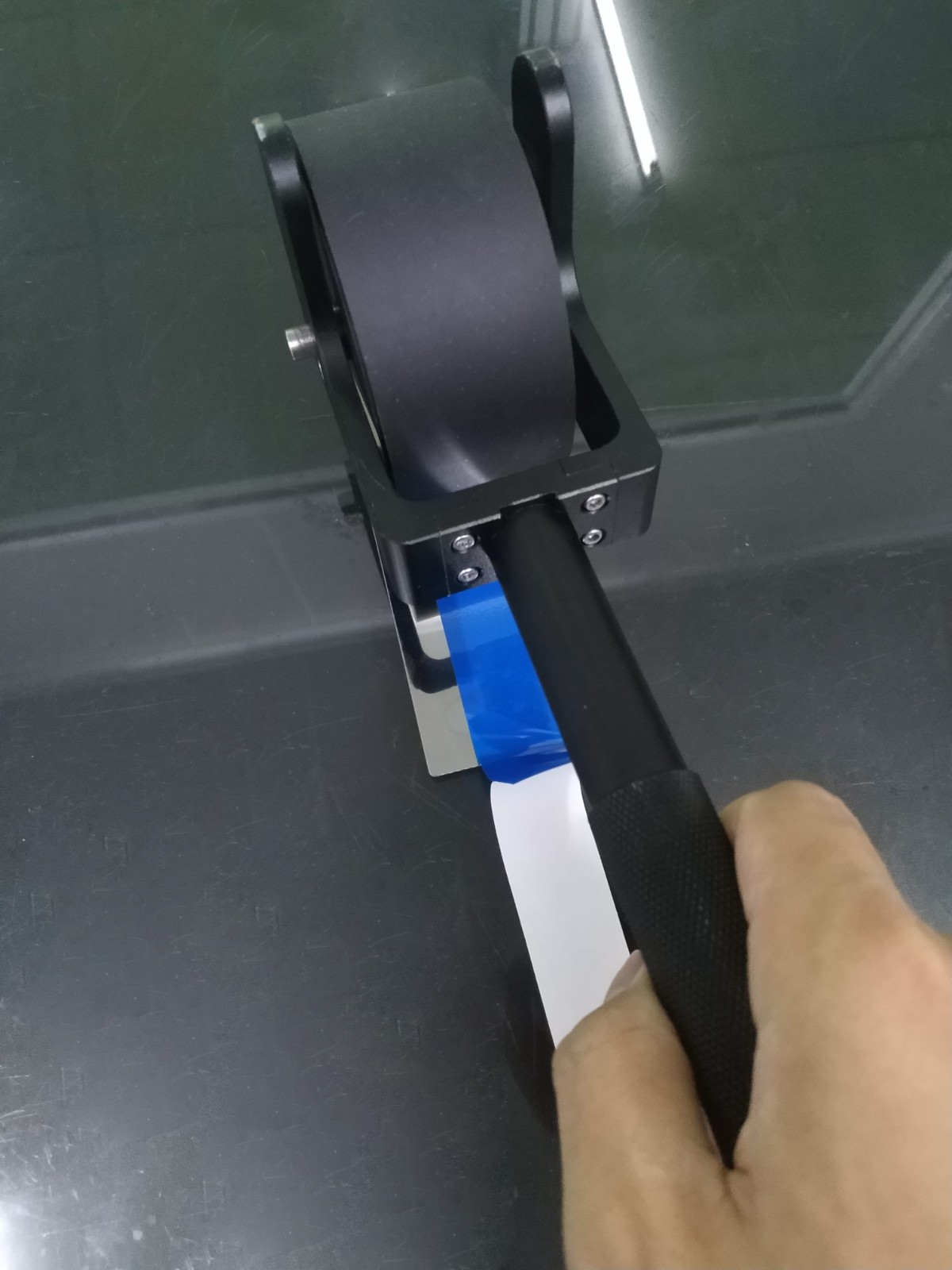

    4.碾压：用碾压滚轮以标准速度在试验样匀速来回碾压标准次数，测试样品与试验板粘合处不允许右气泡存在，速度与次数请参考标准附件。

    5放置：在自然状态放置20分钟或者根据客户要求放置。

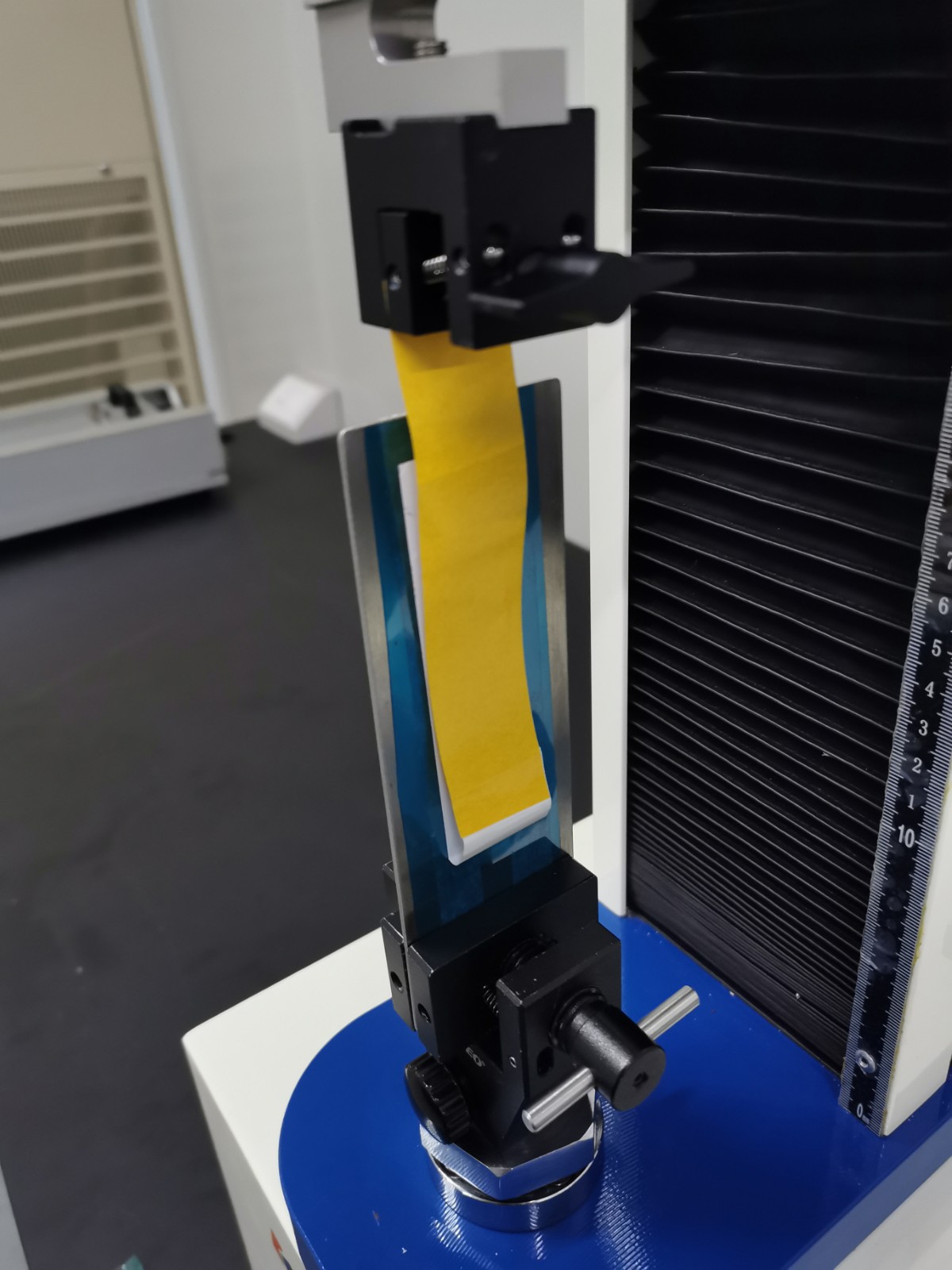

    6夹持：将试样装入测试夹具内，样品必须前后平行，夹持好样品后必须保证样条松弛，不受力、接近材料自重。

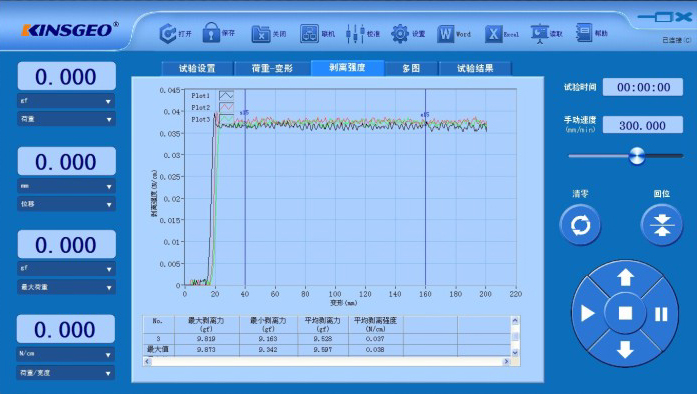

    7测试：点击开始测试，进入测试状态，测试完成后仪器自动停止机保存结果。

测试方法二：离型力

    离型膜离型力实验所需仪器及步骤仪器及试样：KJ-1065A离型力实验机：离型膜的离型力测试；操作步骤：

    1准备：平整无皱褶，无污染的测试样品（约A4大小），样品必须放置在温度23℃±2℃湿度50%RH±5%的环境24小时以上，实验材料标准胶带（常用德萨7475，取约150mm长），标准滚轮，取样刀，钢板，双面胶。

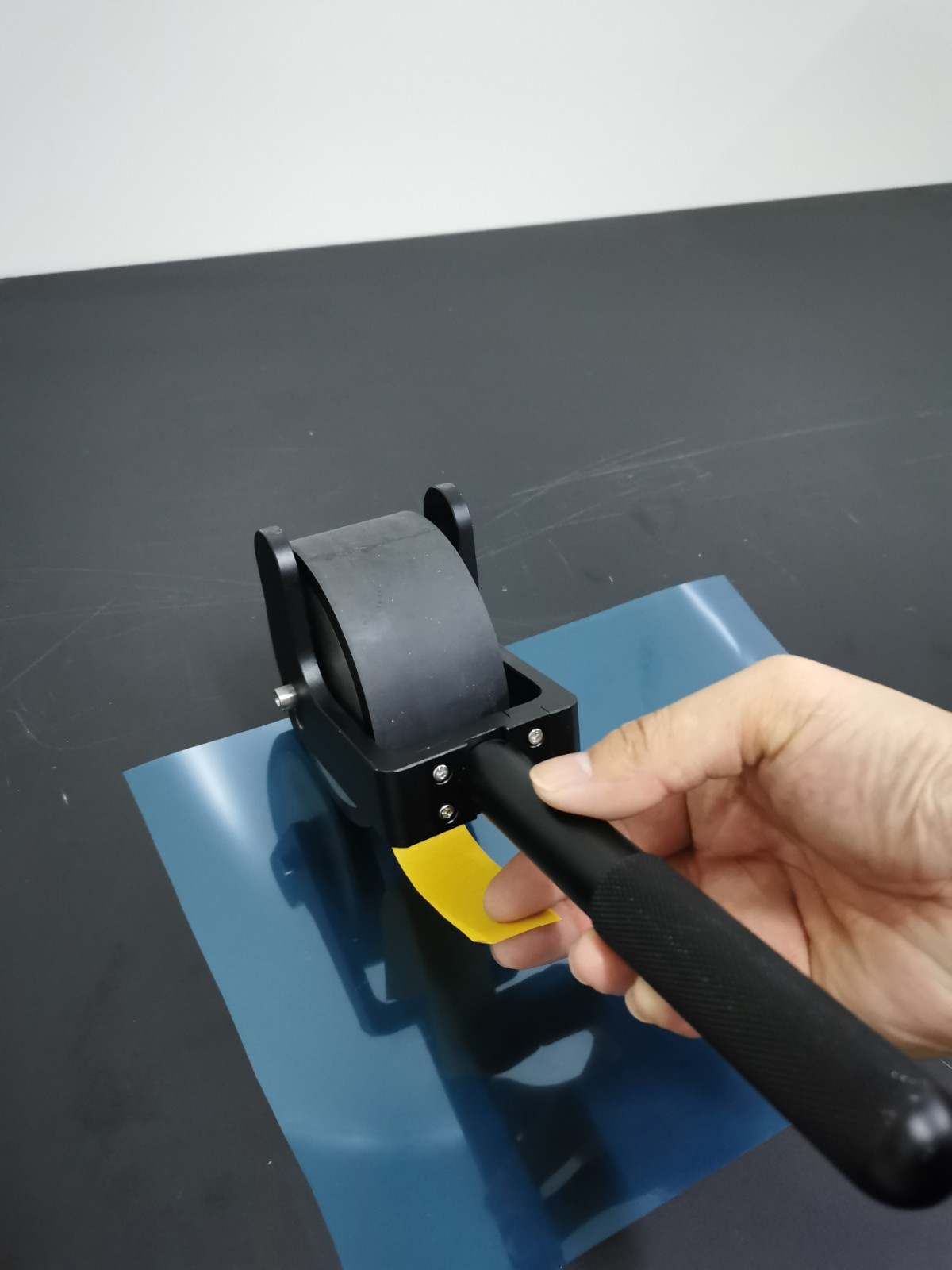

    2碾压：用碾压滚轮以标准速度在试验样匀速来回碾压标准次数，试验材料与测试样品粘合处不允许右气泡存在，速度与次数请参考标准附件。

    3裁取：用裁切工具取出标准宽度样条，长度约300mm，切口平直干净，一个样品至少3个样条。

    4放置：在自然状态放置20分钟或者根据客户要求放置。

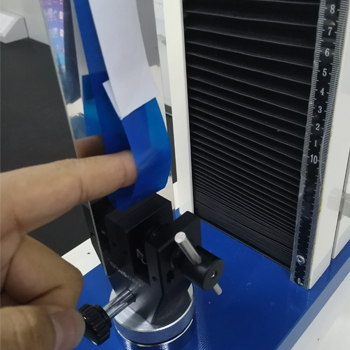

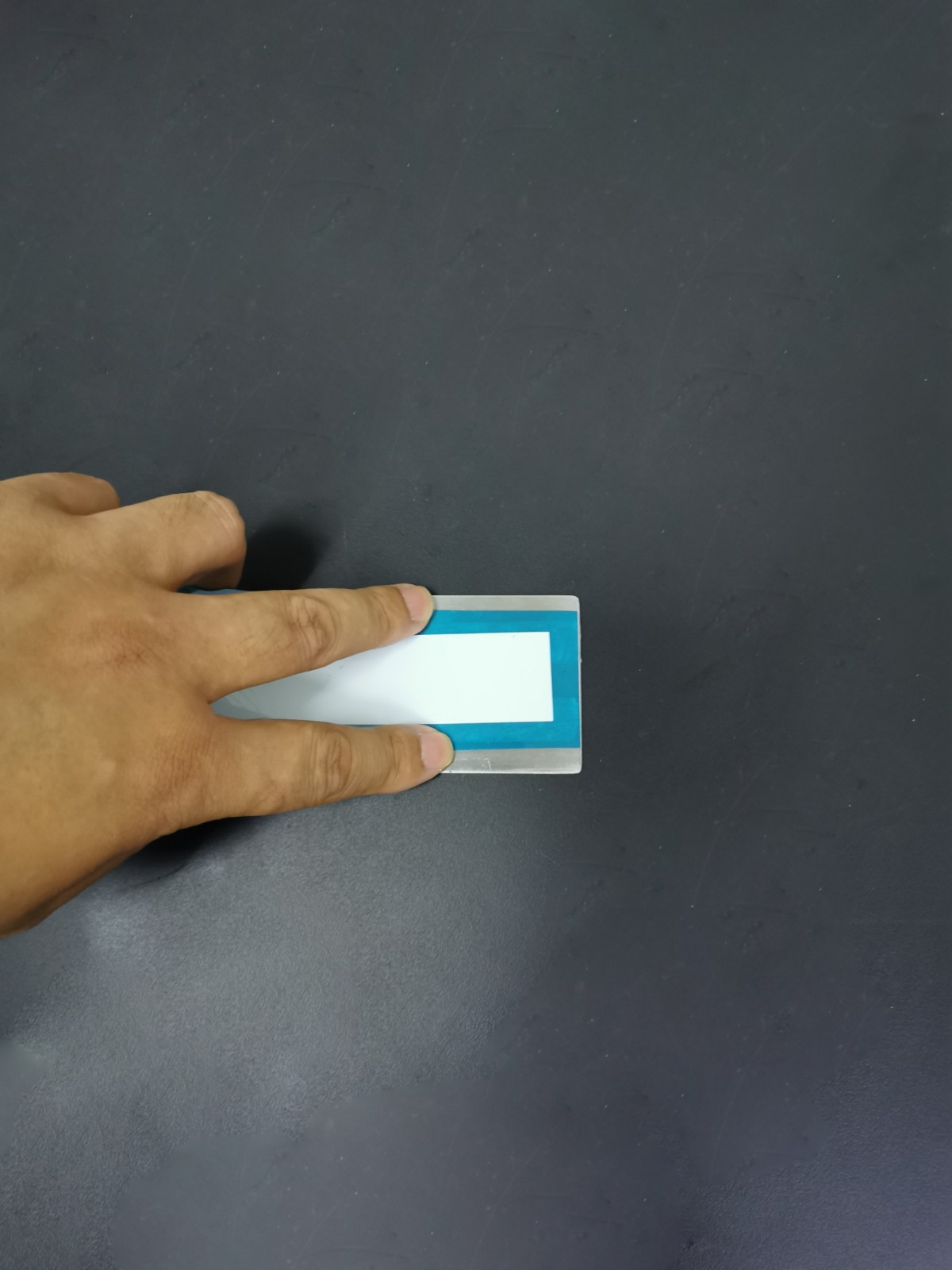

    5粘接：将标准胶带粘结延长，同时用双面胶贴至钢板背面，不能触碰测试区域。

    6夹持：将已制好的样品装入测试夹具内，样品必须前后平行，夹持好样品后必须保证样条松弛，不受力、接近材料自重。

    7测试：点击开始测试，进入测试状态，测试完成后仪器自动停止机保存结果。
