两箱式冷热冲击试验箱和三箱式冷热冲击试验箱有什么区别?

2022-04-19
冷热冲击试验箱用于测试结构材料或复合材料,在瞬间下经极高温及极低温的连续环境下所能忍受的程度,在短时间内试验材料、产品因热胀冷缩所引起的化学变化或物理伤害。冷热冲击试验机广泛适用于金属、塑料、橡胶、电缆电线等行业品质检测试验,可作为产品改进的依据或参考。冷热冲击试验机分别有二箱式及三箱式冷热冲击试验机。





两箱式冷热冲击试验箱概述


二箱式温度冲击试验箱,顾名思义只有二个工作室,一个是高温区一个是低温区,冲击工作时,只需要通过吊将测试件移动到相对的工作室便可,能量损耗相对来说是较少的,与三式相比,配置小,故障率相应的也偏低。






三箱式冷热冲击试验箱概述


三箱式温度冲击试验箱有三个工作室,主要用于测试物不能移动,或带载测试(通电或外加测量传感器等),试验样品放在工作区,通过改变风道的方法,将预冷室或预热室的温度带入工作室,实现温度的快速冲击变化;由于比两箱式冲击试验箱多增加了一个工作室区域,在升降温时,对预冷热量的要求较高,功率和蓄能装置配值也大,成本相应的也增加不少。









两箱和三箱冷热冲击试验箱的四大区别


1、两种温度冲击试验箱的曲线:

   1.1、两箱冷热冲击试验箱:没有常温停留阶段,只有高温及低温停留,高低温停留阶段初期有明显的过冲现象。

   1.2、三箱冷热冲击试验箱:有常温停留阶段,因控制原理不同,高低温及常温停留阶段类似正弦函数的曲线。



2、两种温度冲击试验箱的功能:

    2.1、两箱冷热冲击试验箱:两个箱体,高温箱体和低温箱体,中间是吊篮。测试时样品放在吊篮里,做高温测试时吊篮提到高温箱,反之做低温试验。温速度快;结构紧凑,一般容积较小;转换时间短,试验时产品需要移动;可作为热冲击箱使用又可以作单独的高温箱或单独的低温箱使用。

   2.2、三箱冷热冲击试验箱:三个箱体,高温箱体、放置样品的箱体及低温箱体,测试高温时,高温箱门打开,低温箱门关闭。测试低温时,高温箱门关闭,低温箱门打开;有室温状态,便于取放样品;产品不移动,减少产品移动对产品造成的影响,可以接一些敏感电信号监测线;转换时间比较长。



3、两种温度冲击试验箱的特点:

两箱高低温转换时间更快,相对于三箱式更能考验产品经受环境温度瞬间变化的适应性。



4、两种温度冲击试验箱试验的结构:

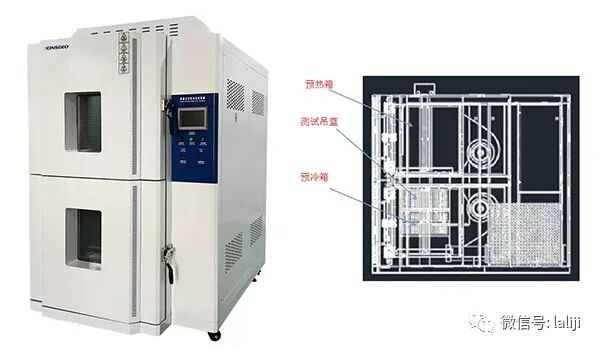

    4.1、两箱式温度冲击试验箱整体结构:试验箱由预热室、预冷室、制冷系统、加热系统、风道系统、电器控制系统组成。预冷室位于试验箱后上部,预热室位于试验箱前下部,制冷机给位于试验箱的后下部,电器控制柜位于试验箱右侧。

    4.2、三箱式温度冲击试验箱整体结构:试样物品完全静止。试验箱由预热室、预冷室、工作室、制冷系统、加热系统、风道系统、电器控制系统组成。工作室位于试验箱中部,高温室位于试验箱下部,低温室位于试验箱上部,制冷机系统位于试验箱的后下部,电器控制柜位于试验箱右侧面上部。
