可程式恒温恒湿试验机产品知识讲解

2022-06-08

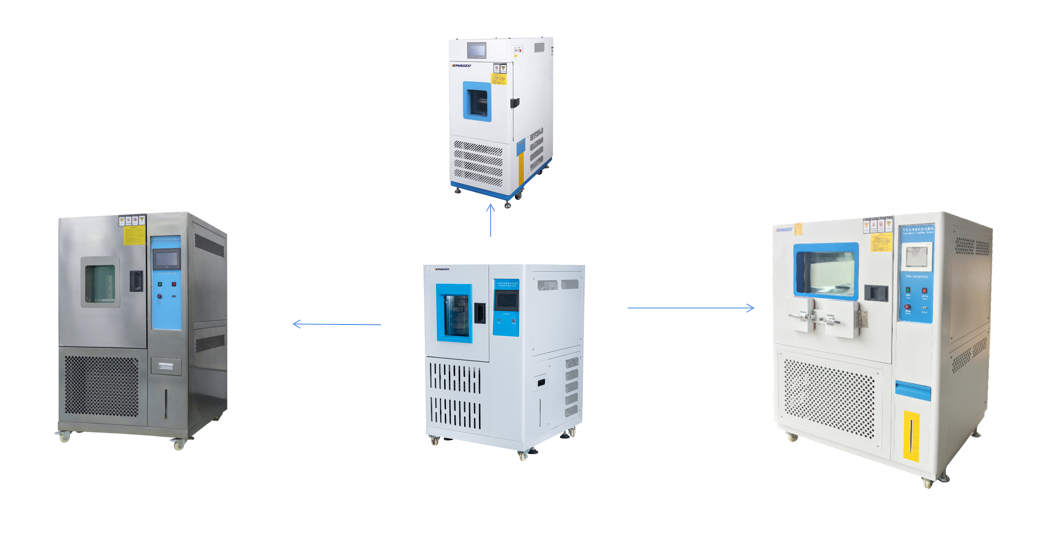

一、产品简介

可程式恒温恒湿试验箱又名“恒温恒湿试验箱”,与“高低温交变湿热试验箱”属同一系列,是航空、汽车、家电、科研等领域必备的测试设备,用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能。


本产品可模拟不干胶材料,保护膜,OCA,离型膜,导电胶等在高温高湿、高温低湿、低温低湿等不同环境的试验条件、适用于测试材料的耐热、耐干、耐湿及耐寒性。以此规定产品的耐老化及耐特殊环境的性能。




二、测试原理

恒温恒湿试验箱主要由控制系统、制冷系统、加热系统、加湿系统、送风循环系统和传感系统组成

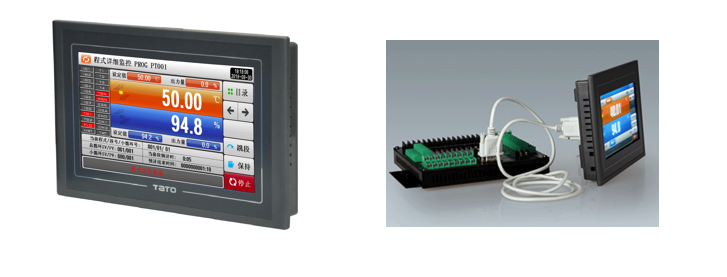

 控制系统:
       控制系统是恒温恒湿试验箱的核心控制部分,它决定了恒温恒湿试验箱的升温速率,精度等重要指标。现在试验箱的控制器大都采用PID控制,也有少部分采用PID与模糊控制相组合的控制方式。由于控制系统基本上属于软件的范畴,而且此部分在使用过程中,一般不会出现问题。




制冷及加热系统 :

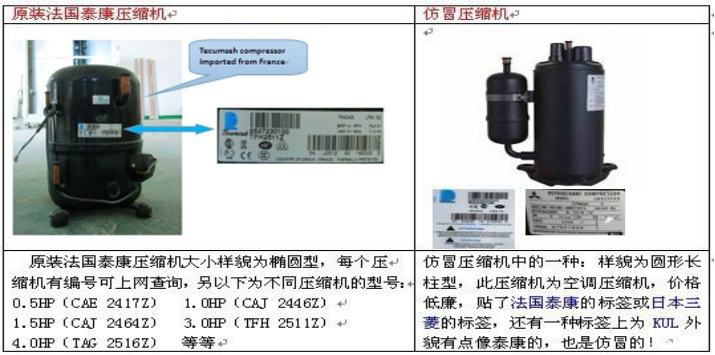

制冷
       制冷系统是综合试验箱的关键部分之一。一般来说,制冷方式都是机械制冷以及辅助液氮制冷,机械制冷采用蒸汽压缩式制冷,它们主要由压缩机,冷凝器,节流机构和蒸发器组成。如果我们试验的温度低温要达到-55℃,单级制冷难以满足要求,因此恒温恒湿箱的制冷方式一般采用复叠式制冷。恒温恒湿箱的制冷系统由两部分组成,分别称为高温部分和低温部分,每一部分是一个相对独立的制冷系统。高温部分中制冷剂的蒸发吸收来自低温部分的制冷剂的热量而汽化;低温部分制冷剂的蒸发则从被冷却的对象(试验箱内的空气)吸热以获取冷量。高温部分和低温部分之间是用一个蒸发冷凝器联系起来,它既是高温部分的冷凝器,也是低温部分的冷凝器。
     加热
试验箱的加热系统相对制冷系统而言,是比较简单。它主要有大功率电阻丝组成,由于试验箱要求的升温速率较大,因此试验箱的加热系统功率都比较大,而且在试验箱的底板也设有加热器

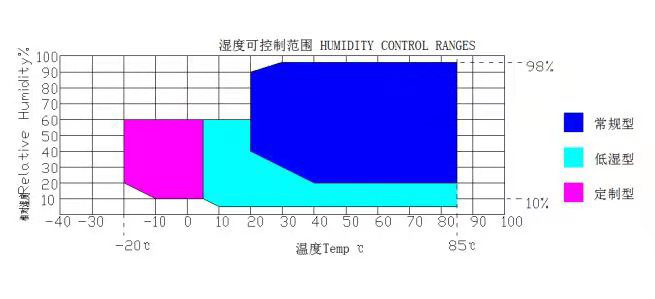

湿度系统:
        恒温恒湿箱的湿度系统分为加湿和除湿两个子系统。恒温恒湿试验箱的加湿方式一般采用蒸汽加湿法,即将低压蒸汽直接注入试验空间加湿.这种加湿方法加湿能力,速度快,加湿控制灵敏,尤其在降温时可以轻易实现强制加湿。
       可程式恒温恒湿试验箱的除湿方式有两种:机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下,使大于饱和含湿量的水汽凝聚析出,这样就降低了湿度。干燥器除湿是利用气泵将恒温恒湿试验箱内的空气抽出,并将干燥的空气注入,同时将湿空气送入可循环利用的干燥室内进行干燥,干燥完后又送入试验箱内,如此反复循环进行除湿。现在大部分恒温恒湿试验箱采用机械制冷除湿方式,而干燥除湿方式,可以使露点温度达到0℃以下.适用于有非凡要求的场合,但价格较贵。


传感器系统:
       恒温恒湿试验箱的传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶.湿度的测量方法有两种:干湿球温度计法和固态电子式传感器直接测量法.




空气循环系统:
       恒温恒湿试验箱的空气循环系统一般有离心式风扇和驱动其运转的电机构成。它提供了恒温恒湿试验箱内空气的循环。

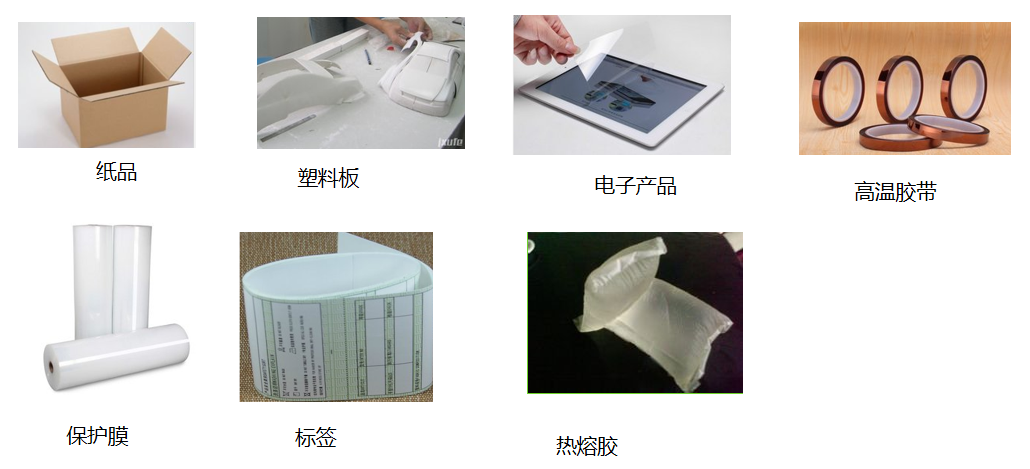

三、测试产品

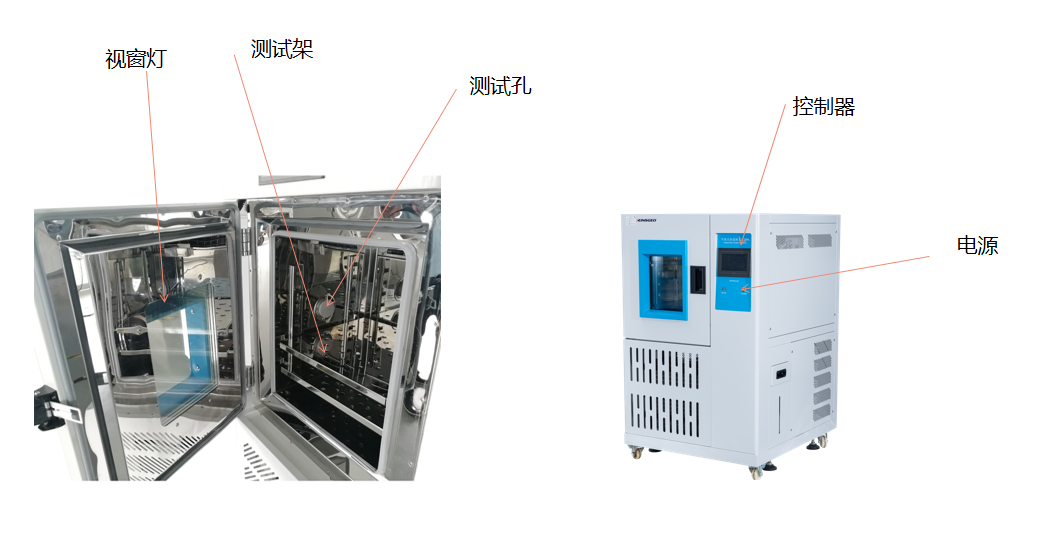

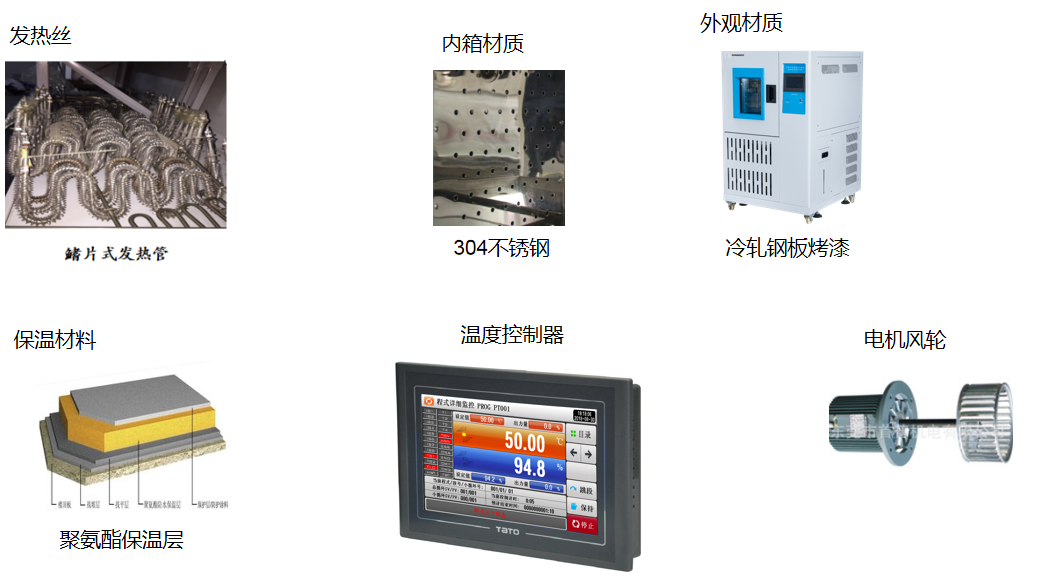

四、仪器组成







五、应用标准


GB/T 10592 -2008 高低温试验箱技术条件
GB/T 10586 -2006 湿热试验箱技术条件
GB/T 2423.1-2008 电工电子产品环境试验 第2部分:试验方法试验A:低温
GB/T 2423.2-2008 电工电子产品环境试验 第2部分:试验方法 试验B:高温
GB/T 2423.3-2006 电工电子产品环境试验 第2部分:试验方法试验Cab:恒定湿热试验
GB/T 2423.4-2008 电工电子产品环境试验 第2部分:试验方法试验Db:交变湿热(12h + 12h循环)
GB/T 5170.1-2008 电工电子产品环境试验设备检验方法 总则
GJB 150.3A-2009 军用装备实验室环境试验方法 第3部分:高温试验
GJB 150.4A-2009 军用装备实验室环境试验方法 第4部分:低温试验
GJB 150.9A-2009 军用装备实验室环境试验方法 第9部分:湿热试验
