1、两种温度冲击试验箱的曲线：

   1.1、两箱冷热冲击试验箱：没有常温停留阶段，只有高温及低温停留，高低温停留阶段初期有明显的过冲现象。

   1.2、三箱冷热冲击试验箱：有常温停留阶段，因控制原理不同，高低温及常温停留阶段类似正弦函数的曲线。

2、两种温度冲击试验箱的功能：

    2.1、两箱冷热冲击试验箱：两个箱体，高温箱体和低温箱体，中间是吊篮。测试时样品放在吊篮里，做高温测试时吊篮提到高温箱，反之做低温试验。温速度快；结构紧凑，一般容积较小；转换时间短，试验时产品需要移动；可作为热冲击箱使用又可以作单独的高温箱或单独的低温箱使用。

   2.2、三箱冷热冲击试验箱：三个箱体，高温箱体、放置样品的箱体及低温箱体，测试高温时，高温箱门打开，低温箱门关闭。测试低温时，高温箱门关闭，低温箱门打开；有室温状态，便于取放样品；产品不移动，减少产品移动对产品造成的影响，可以接一些敏感电信号监测线；转换时间比较长。

3、两种温度冲击试验箱的特点：

两箱高低温转换时间更快，相对于三箱式更能考验产品经受环境温度瞬间变化的适应性。

4、两种温度冲击试验箱试验的结构：

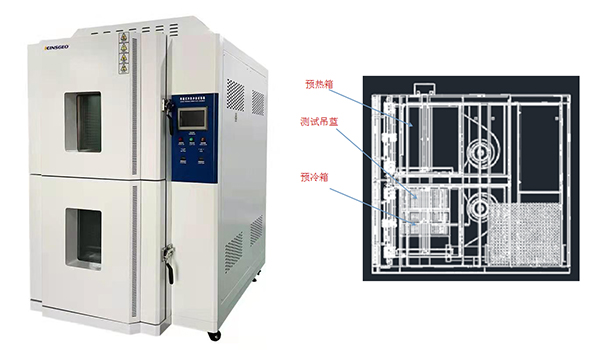

    4.1、两箱式温度冲击试验箱整体结构：试验箱由预热室、预冷室、制冷系统、加热系统、风道系统、电器控制系统组成。预冷室位于试验箱后上部，预热室位于试验箱前下部，制冷机给位于试验箱的后下部，电器控制柜位于试验箱右侧。

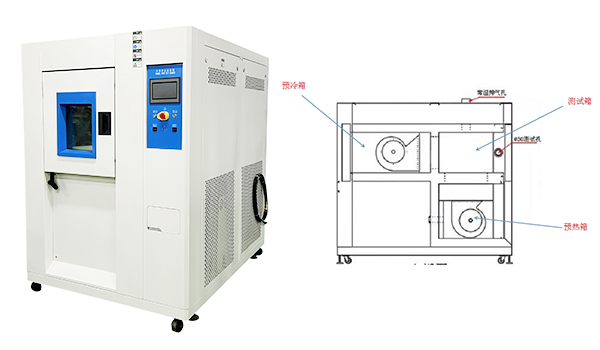

    4.2、三箱式温度冲击试验箱整体结构：试样物品完全静止。试验箱由预热室、预冷室、工作室、制冷系统、加热系统、风道系统、电器控制系统组成。工作室位于试验箱中部，高温室位于试验箱下部，低温室位于试验箱上部，制冷机系统位于试验箱的后下部，电器控制柜位于试验箱右侧面上部。
