产品名称

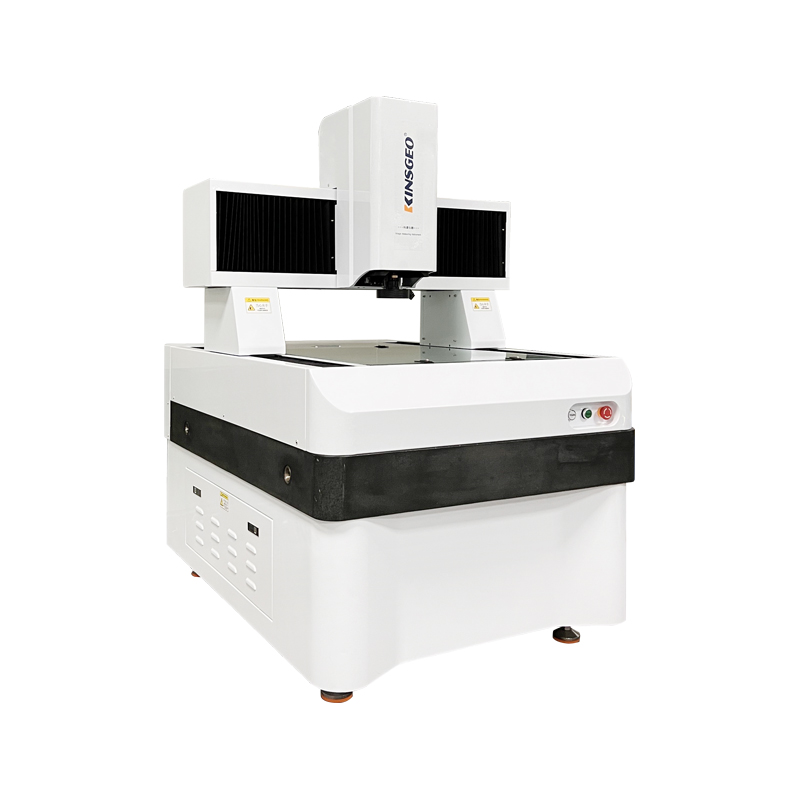

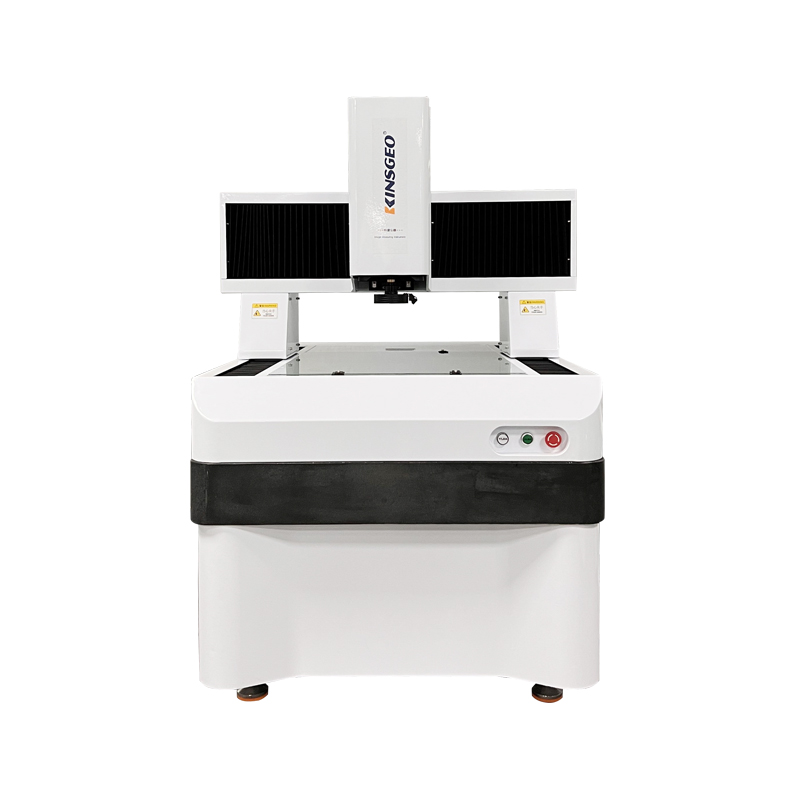

龙门自动影像测量仪KJ-CNC

一、产品用途
  CNC系列是针对尺寸测量应用而研发的CNC型全自动影像测量仪,采用灵活的镜头变倍,软硬件配置,实现各种二维尺寸的批量全自动检测。目的是为了在精准测量的基础上节省人力和检测时间。

二、应用行业


型号CNC6050CNC8060CNC10080CNC120100
测量行程(X*Y*Z)mm600*500*200800*600*2001000*800*2001200*1000*200
外形尺寸(L*W*H)mm1560*1130*17001760*1230*17001930*1420*17002160*1620*200
工作台面(X*Y)mm760*660960*76011600*9601360*1160
玻璃尺寸(X*Y)mm650*540850*6401050*8401250*1040
主机总重量kg980130018002200
玻璃台承重40KG
线性精度umX*Y: ≤2.8+L/200  Z:   ≤4+L/200(“L”指被测物体长度,单位mm)
重复精度mm0.003
定位精度mm0.001
相机海康威视千兆网高清数字摄像机
变焦物镜0.7-4.5X 全自动连续变倍镜头
放大倍率及物方视场35-220X (21.5 英寸彩色显示器)。视场:6.0mm-0.95mm
工作距离90mm
光源LED 四环八区(32 项)环形表面光+透射平行光,亮度均可程控调节
工作电源220V AC  50HZ 需接可靠地线
温湿度温度:23±3℃  湿度:50±20%
